NOSIS : 20190427-E
JURUSAN : KOMUNIKASI
MEMBUAT TAMPILAN NAMA SISWA MENGGUNAKAN 16 SEGMEN
1. TUJUAN : AGAR BAMASIS MAMPU MEMBUAT TAMPILAN NAMA SISWA MENGGUNAKAN 16 SEGMEN
2. ALAT DAN BAHAN :
a. 16 SEGMEN COMMON CATHODA
b. POWER SUPPLY
c. LIVE WIRE
3. TEORI :
a. 16 SEGMEN COMMON CATHODA
Menampilkan Segmen Di Dalam
Tampilan Segmen berisi LED yang diatur dengan cara tertentu sehingga, berbagai karakter atau bentuk dapat ditampilkan, dengan menyalakan segmen selektif dalam kombinasi yang berbeda. Bentuk LED adalah persegi panjang (muncul sebagai segmen). Umumnya, ini digunakan untuk menampilkan angka. Sampai sekarang, karakter alfa-numerik juga dapat ditampilkan menggunakan tampilan 16-Segmen.
Pada dasarnya, ada dua jenis layar berdasarkan simpul LED umum di dalam layar. Konfigurasi yang ditunjukkan di bawah ini adalah untuk tampilan Tujuh segmen, yang berisi tujuh segmen dan titik titik (titik desimal) untuk menampilkan nilai mengambang.
1. Tampilan Segmen Katoda Umum
Proteus - Konfigurasi Common Cathode LED
Proteus - Konfigurasi Common Cathode LED
2. Tampilan Segmen Anoda Umum
Proteus - LED Common Anode Configuration
Proteus - LED Common Anode Configuration
Identifikasi Segmen
Setiap segmen ditugaskan dengan alfabet untuk identifikasi sehubungan dengan pin-out dalam paket yang tersedia tergantung pada ukuran dan jumlah segmen tampilan. Identifikasi segmen ini sama untuk tampilan anoda umum dan katoda umum.
Berdasarkan jumlah segmen, ada:
1. tampilan 7-segmen
2. tampilan 14-segmen
3. tampilan 16-segmen
Pindah dari jumlah segmen yang lebih rendah ke yang lebih tinggi, keterbacaan dan jumlah
karakter yang dapat dibingkai menggunakan tampilan bertambah.
Proteus - Identifikasi Segmen dalam Layar yang Berbeda
Proteus - Identifikasi Segmen dalam Layar yang Berbeda
Menampilkan Segmen Tersedia di Proteus
Proteus mengandung semua tampilan segmen yang disebutkan di atas yaitu, tujuh, empat belas, enam belas tampilan Segmen. Versi yang lebih rendah (versi 7.0) hanya berisi tujuh tampilan segmen.
Padahal, versi yang lebih tinggi 7.7 dan di atasnya berisi ketiga jenis. Ini memiliki tampilan warna berbeda yang memberikan tampilan real-time yang spektakuler dan fitur ini masuk ke dalamnya berguna saat mempresentasikan proyek atau menyelesaikan sirkuit.
b. IC REGULATOR 7805
Voltage regulator IC adalah IC yang digunakan untuk mengatur tegangan. IC 7805 adalah Regulator 5V Voltage yang membatasi output tegangan 5V dan menarik 5V diatur power supply. Muncul dengan ketentuan untuk menambahkan heatsink. Nilai maksimum untuk input ke regulator tegangan 35V. Hal ini dapat memberikan aliran tegangan stabil konstan 5V untuk input tegangan yang lebih tinggi sampai batas ambang 35V. Jika tegangan dekat 7.5V maka tidak menghasilkan panas dan karenanya tidak perlu untuk heatsink. Jika input tegangan lebih, maka kelebihan listrik dibebaskan sebagai panas dari 7805. Ini mengatur output stabil 5V jika tegangan input adalah marah dari 7.2V ke 35V. Oleh karena itu untuk menghindari kehilangan daya mencoba mempertahankan input ke 7.2V. Dalam beberapa fluktuasi tegangan sirkuit fatal ( untuk misalnya Microcontroller ), untuk situasi semacam itu untuk memastikan tegangan konstan IC 7805 Voltage Regulator digunakan. Untuk informasi lebih lanjut tentang spesifikasi dari 7805 Voltage Regulator silakan lihat lembar data di sini ( IC 7805 Voltage Regulator Data Sheet ). IC 7805IC 7805 adalah serangkaian 78XX regulator tegangan. Ini standar, dari nama dua digit terakhir menunjukkan 05 jumlah tegangan yang mengatur. Oleh karena itu 7805 akan mengatur 5V dan 7806 akan mengatur 6V dan seterusnya. Skema yang diberikan di bawah ini menunjukkan bagaimana menggunakan IC 7805, ada 3 pin di IC 7805, pin 1 mengambil tegangan input dan pin 3 menghasilkan tegangan output. The GND dari kedua input dan out yang diberikan ke pin 2.
7805 VOLTAGE REGULATOR IC CIRCUIT 7805
Voltage Regulator IC untuk mengatur tegangan 5V>IC 7805 Skema Pengantar regulator tegangan | regulator tegangan Keterangan : -Voltage Regulator adalah salah satu komponen listrik yang paling penting dan sering digunakan. Voltage Regulator bertanggung jawab untuk menjaga tegangan stabil di sistem elektronik. Fluktuasi tegangan dapat menyebabkan efek yang tidak diinginkan pada sistem elektronik, sehingga untuk mempertahankan tegangan konstan stabil diperlukan sesuai dengan kebutuhan tegangan dari sistem. Mari kita asumsikan kondisi ketika dioda pemancar cahaya sederhana dapat mengambil maks 3V ke max, apa yang terjadi jika tegangan input melebihi 3V ? Ofcourse dioda akan terbakar habis. Hal ini juga sama dengan semua komponen elektronik seperti, yang dipimpin, kapasitor, dioda dll Peningkatan sedikit tegangan dapat menyebabkan kegagalan seluruh sistem dengan merusak komponen lain juga. Untuk menghindari kerusakan dalam situasi seperti regulator tegangan yang digunakan untuk catu daya diatur.
Keunggulan:
Jika dibandingkan dengan regulator tegangan lain. IC 7805 ini mempunyai beberapa keunggulan yaitu:
1. Untuk meregulasi tegangan DC tidak memerlukan komponen tambahan lain
2. Aplikasi mudah dan hemat ruang
3. Memiliki proteksi terhadap overeload, overheat dan hubung singkat
Kekurangan:
1. Tegangan input harus lebih tinggi 2-3 volt dari 5 Volt. Jadi kurang efektif untuk meregulasi 6 V
2. Karena arus sama dan yang diregulasi adalah tegangan maka akan terjadi panas pada IC sehingga perlu heatsink (pendingin yang cukup).
Cara kerja IC 7805:
Untuk dapat melihat cara kerja IC 7805 dapat dilihat pada rangkaian di bawah ini. Ketika saklar di switch on maka arus akan menuju fuse kemudian dioda. Untuk rangkaian DC murni misal dari aki maka filter capasitor dapat dihilangkan. Tegangan yang semula adalah 12V setelah melewati IC 7805 maka tegangan akan menjadi 5 Volt. Led yang dirangkai dengan resistor disini berfungsi untuk indikasi bahwa arus mengalir ke rangkaian.
Keunggulan:
Jika dibandingkan dengan regulator tegangan lain. IC 7805 ini mempunyai beberapa keunggulan yaitu:
1. Untuk meregulasi tegangan DC tidak memerlukan komponen tambahan lain
2. Aplikasi mudah dan hemat ruang
3. Memiliki proteksi terhadap overeload, overheat dan hubung singkat
Kekurangan:
1. Tegangan input harus lebih tinggi 2-3 volt dari 5 Volt. Jadi kurang efektif untuk meregulasi 6 V
2. Karena arus sama dan yang diregulasi adalah tegangan maka akan terjadi panas pada IC sehingga perlu heatsink (pendingin yang cukup).
Cara kerja IC 7805:
Untuk dapat melihat cara kerja IC 7805 dapat dilihat pada rangkaian di bawah ini. Ketika saklar di switch on maka arus akan menuju fuse kemudian dioda. Untuk rangkaian DC murni misal dari aki maka filter capasitor dapat dihilangkan. Tegangan yang semula adalah 12V setelah melewati IC 7805 maka tegangan akan menjadi 5 Volt. Led yang dirangkai dengan resistor disini berfungsi untuk indikasi bahwa arus mengalir ke rangkaian.
c. VOLTAGE DIVIDER
Voltage Divider atau Pembagi Tegangan adalah suatu rangkaian sederhana yang mengubah tegangan besar menjadi tegangan yang lebih kecil. Fungsi dari Pembagi Tegangan ini di Rangkaian Elektronika adalah untuk membagi Tegangan Input menjadi satu atau beberapa Tegangan Output yang diperlukan oleh Komponen lainnya didalam Rangkaian. Hanya dengan menggunakan dua buah Resistor atau lebih dan Tegangan Input, kita telah mampu membuat sebuah rangkaian pembagi tegangan yang sederhana.
Rangkaian pembagi tegangan biasanya digunakan untuk membuat suatu tegangan referensi dari sumber tegangan yang lebih besar, titik tegangan referensi pada sensor, untuk memberikan bias pada rangkaian penguat atau untuk memberi bias pada komponen aktif. Rangkaian pembagi tegangan pada dasarnya dapat dibuat dengan 2 buah resistor, contoh rangkaian dasar pembagi tegangan dengan output VO dari tegangan sumber VI menggunakan resistor pembagi tegangan R1 dan R2 seperti pada gambar berikut.
Rangkaian pembagi tegangan biasanya digunakan untuk membuat suatu tegangan referensi dari sumber tegangan yang lebih besar, titik tegangan referensi pada sensor, untuk memberikan bias pada rangkaian penguat atau untuk memberi bias pada komponen aktif. Rangkaian pembagi tegangan pada dasarnya dapat dibuat dengan 2 buah resistor, contoh rangkaian dasar pembagi tegangan dengan output VO dari tegangan sumber VI menggunakan resistor pembagi tegangan R1 dan R2 seperti pada gambar berikut.
Dari rangkaian pembagi tegangan diatas dapat dirumuskan tegangan output VO. Arus (I) mengalir pada R1 dan R2 sehingga nilai tegangan sumber VI adalah penjumlahan VS dan VO sehingga dapat dirumuskan sebagai berikut.
Nampak bahwa tegangan masukan terbagi menjadi dua bagian ( o S v , v ), masing-masing sebading dengan harga resistor yang dikenai tegangan tersebut. Sehingga besarnya VO dapat dirumuskan sebagai berikut.
Rangkaian Pembagi Tegangan Terbebani
Gambar rangkaian pembagi tegangan diatas memperlihatkan suatu pembagi tegangan dengan beban terpasang pada terminal keluarannya, mengambil arus io dan penurunan tegangan sebesar vo. Kita akan mencoba menemukan hubungan antara io dan vo . Jika arus yang mengalir melalui R1 sebesar i seperti ditunjukkan dalam gambar, maka arus yang mengalir lewat R2 adalah sebesar i–io.
Dimana vo/c adalah besarnya tegangan vo tanpa adanya beban, yaitu saat io=0, dan harga ini disebut sebagai tegangan keluaran saat rangkaian terbuka (open-circuit output voltage) sebesar.
dengan
RP disebut sebagai “resistansi sumber”, dimana harganya sama dengan resistansi R1 dan R2 yang dihubungkan secara paralel. Harga vo/c atau RP tergantung pada sifat dari beban, sehingga efek vo akibat besarnya beban dapat dengan mudah dihitung dengan menggunakan penyederhanaan rangkaian seperti terlihat pada gambar berikut.
Dengan rangkaian yang disederhanakan seperti diatas, maka dapat dengan mudah ditentukan tengangan output vo. Dengan beban adala RL maka besarnya tegangan output vo adalah.
Rangkaian pembagi tegangan (voltage divider) merupakan dasar untuk memahami rangkaian DC atau rangkaian elektronika yang lebih komplek.

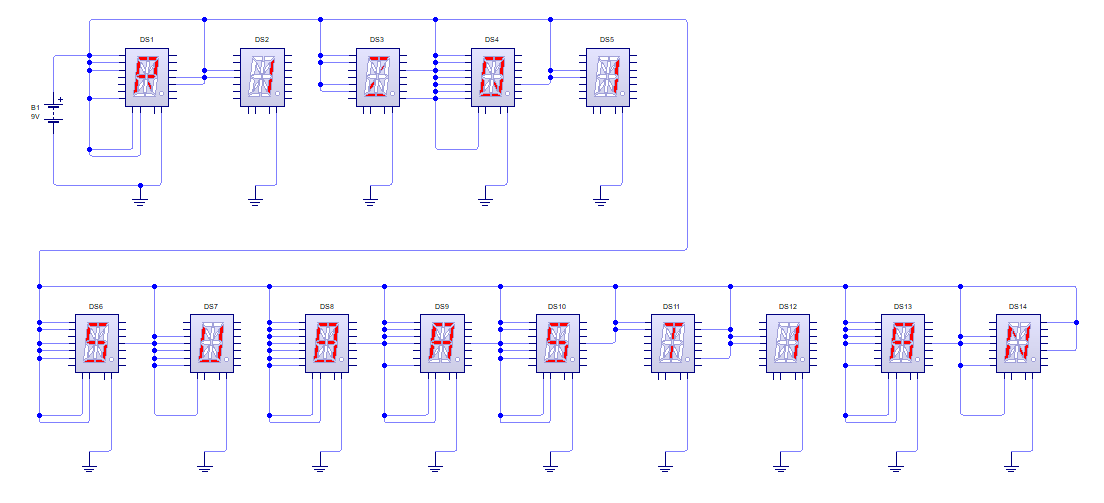

4. LANGKAH PERCOBAAN
a. SIAPKAN 16 SEGMEN SEBANYAK 10 BUAH
5. ANALISA
a. 16 segmen memiliki kaki sebanyak 16.
b. Masing-masing kaki memiliki garis tersendiri.
c. 16 ini menggunakan common cathoda.
d. common 16 segmen ini disambungkan ke ground maka dari itu disebut common cathoda.
e. 16 segmen ini bisa mebuat bentuk huruf.
f. 16 segmen ini juga bisa dibuat untuk mebuat bentuk angka
g. Jadi untuk membuat kalimat atau angka beruntun bisa menggunakan 16 segmen ini.
a. 16 segmen memiliki kaki sebanyak 16.
b. Masing-masing kaki memiliki garis tersendiri.
c. 16 ini menggunakan common cathoda.
d. common 16 segmen ini disambungkan ke ground maka dari itu disebut common cathoda.
e. 16 segmen ini bisa mebuat bentuk huruf.
f. 16 segmen ini juga bisa dibuat untuk mebuat bentuk angka
g. Jadi untuk membuat kalimat atau angka beruntun bisa menggunakan 16 segmen ini.
6. KESIMPULAN
Dari percobaan di atas dapat disimpulkan bahwa suatu rangkaian 16 Segment dapat langsung terhubung ke dalam arus tanpa melalui suatu hambatan resistor yang berfungsi sebagai pengatur hambatannya.Rangkaian 16 segmen ini menggunakan Common Cathoda, yaitu common pada segmennya dihubungkan ke ground.
Dari percobaan di atas dapat disimpulkan bahwa suatu rangkaian 16 Segment dapat langsung terhubung ke dalam arus tanpa melalui suatu hambatan resistor yang berfungsi sebagai pengatur hambatannya.Rangkaian 16 segmen ini menggunakan Common Cathoda, yaitu common pada segmennya dihubungkan ke ground.
